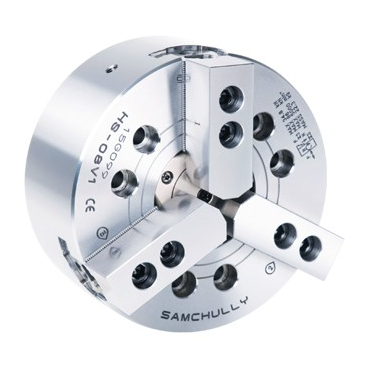

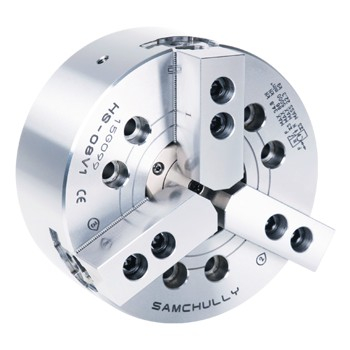

Токарный патрон Samchully HS

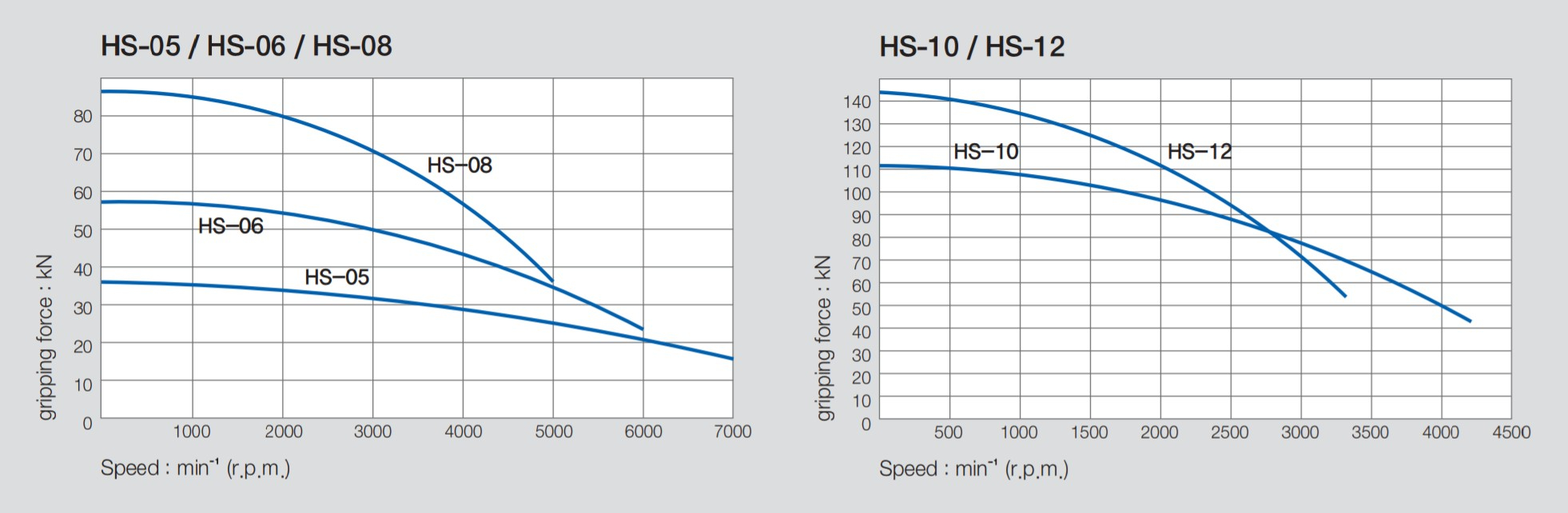

Диаграмма фактического усилия зажима
| HS-05 | HS-06 | HS-08 | HS-10 | HS-12 | |
|---|---|---|---|---|---|
| Диаметр сквозного отверстия [мм] | 33 | 46 | 52 | 77 | 91 |
| Максимальный диаметр зажима [мм] | 135 | 169 | 210 | 254 | 304 |
| Минимальный диаметр зажима [мм] | 12 | 15 | 13 | 31 | 34 |
| Диаметр кулачкового отверстия [мм] | 5.4 | 5.5 | 7.4 | 8.8 | 10.6 |
| Ход плунжера [мм] | 10 | 12 | 16 | 19 | 23 |
| Максимально допустимая потребляемая сила [кН(кгс)] | 17.5(1784) | 22(2243) | 34.8(3549) | 43(4385) | 55(5608) |
| Максимальная статическая сила зажима [кН(кгс)] | 36(3671) | 57(5812) | 86(8769) | 111(11319) | 144(14686) |
| Максимальное число оборотов в минуту [мин-1] | 7 000 | 6 000 | 5 000 | 4 200 | 3 300 |
| Вес [кг] | 6.7 | 11.9 | 22.3 | 34.5 | 55.3 |
| Момент инерции [Н·м²(кгс·м²)] | 0.69(0.07) | 2.26(0.23) | 6.67(0.68) | 12.36(1.26) | 28.93(2.95) |
| Рабочий цилиндр | SH-10036 | SH-13046 (SYH-1246) | SH-15052 (SYH-1552) | SH-18077 (SYH-1877) | SYH2091 |
| Максимальное гидравлическое давление [Мпа(кгс/см²)] | 2.9(30) | 2.8(28.6) | 2.65(27) | 2.7(27.5) | 2.7(27.5) |
| Рабочий закалённый кулачок | HB04N1 | HB06A1 | HB08AT | HB10A1 | HB12N1 |
| Модель KITAGAWA® | B-205 | B-206 | B-208 | B-210 | B-212 |
