Блоки питания контроллеров ЧПУ: диагностика и замена
Блок питания — самый нагруженный и одновременно самый недооценённый узел системы ЧПУ. Он питает контроллер, панель оператора, платы ввода-вывода, датчики и часто servo-контур управления. Когда он начинает деградировать, симптомы маскируются под десятки других неисправностей: зависания стойки, ложные аварийные сигналы, самопроизвольные перезагрузки. В этом руководстве — принцип работы блоков питания ЧПУ, их разновидности, признаки отказа и порядок безопасной замены.
- Назначение и место блока питания в системе ЧПУ
- Типы блоков питания: линейные, импульсные, DC/DC
- Признаки неисправности и типичные отказы
- Диагностика: как отличить БП от смежных проблем
- Как выбрать блок питания на замену
- Порядок замены и меры безопасности
- Эксплуатация и типичные ошибки
Назначение и место блока питания в системе ЧПУ
Блок питания (БП) преобразует входное напряжение сети — 220/380 В переменного тока — в набор стабилизированных постоянных напряжений, которыми питаются узлы контроллера: обычно это 5 В для логики, 24 В для дискретных входов-выходов и датчиков, реже 12 В и ±15 В для аналоговых цепей. От стабильности этих напряжений зависит корректность работы процессорного модуля, памяти (в том числе SRAM, которая хранит параметры и программы ЧПУ), плат ввода-вывода и интерфейсов измерительных датчиков.
В типовой архитектуре станка различают несколько уровней питания:
- блок питания стойки ЧПУ — обслуживает контроллер, дисплей, клавиатуру;
- блок питания панели оператора — отдельный узел в некоторых системах (например, Heidenhain, Fanuc с выносной панелью);
- силовой блок питания (PSM, Power Supply Module) сервопривода — отдельная тема, обслуживает силовую часть приводов подачи и шпинделя.
В этой статье речь о первых двух — низковольтных блоках питания контроллера, а не о силовых модулях приводного шкафа, хотя принципы диагностики частично пересекаются.
Типы блоков питания: линейные, импульсные, DC/DC
По конструкции блоки питания контроллеров ЧПУ делятся на три группы.
- Линейные (трансформаторные). Простая схема: трансформатор, выпрямитель, линейный стабилизатор. Надёжны, но тяжёлые, греются и плохо держат просадки входного напряжения. Встречаются в старых системах ЧПУ 1980–1990-х годов.
- Импульсные (SMPS, Switch-Mode Power Supply). Основной тип в современных стойках. Компактны, эффективны, но чувствительны к качеству сети и требуют исправных электролитических конденсаторов на выходе.
- DC/DC-преобразователи. Понижают уже постоянное напряжение (например, 24 В в 5 В) внутри платы контроллера. Часто интегрированы в саму материнскую плату и не подлежат замене отдельно.
Отдельная категория — внешние модульные блоки питания стандарта DIN-рейки (например, линейка SIEMENS SITOP), которые применяются как источник 24 В для периферии шкафа управления, не будучи «родным» БП стойки, но выполняя ту же функцию резервирования.
| Тип БП | Типовые выходы | Плюсы | Минусы |
|---|---|---|---|
| Линейный трансформаторный | 5 В, 24 В | Простая диагностика, устойчив к помехам | Большой вес, нагрев, низкий КПД |
| Импульсный (SMPS) | 5 В, 24 В, ±15 В | Компактность, высокий КПД | Чувствителен к качеству сети, деградация конденсаторов |
| Модульный на DIN-рейке (24 В) | 24 В DC | Лёгкая замена, унификация по шкафу | Требует правильного подбора по току нагрузки |
| DC/DC на плате контроллера | 1,2–5 В | Компактность | Не заменяется отдельно, требует ремонта платы |
Ниже — примеры реальных блоков питания разных производителей, которые встречаются в шкафах управления ЧПУ.
Штатный блок питания для стоек Heidenhain, часто выходит из строя из-за деградации выходных конденсаторов на импульсном каскаде.

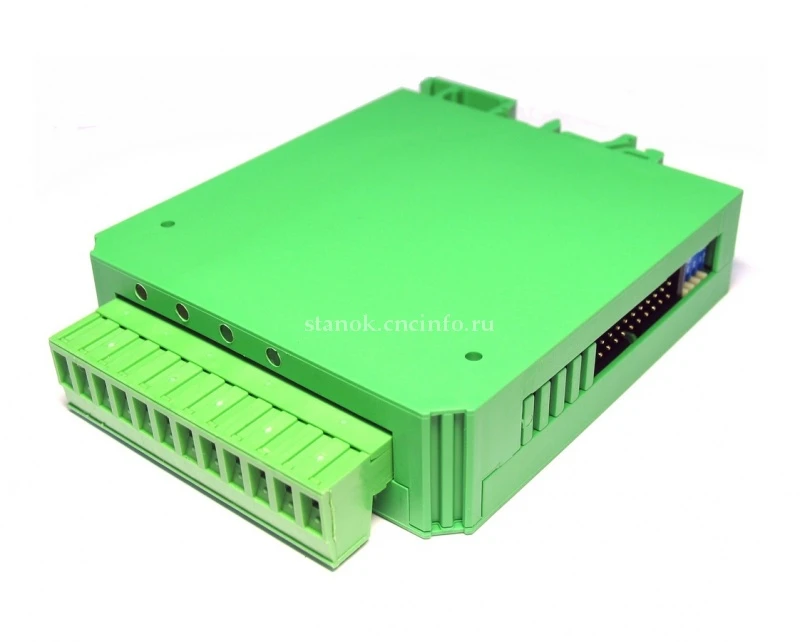

Применяется в связке с измерительными системами и контроллерами отечественного производства, обеспечивает питание датчиков и логики стойки.
Признаки неисправности и типичные отказы
Отказ блока питания редко случается мгновенно — обычно он проходит стадию деградации, за которой можно наблюдать и планировать замену заранее.
- Просадка выходного напряжения под нагрузкой. В покое БП выдаёт номинал, но при включении дополнительной нагрузки (например, шпиндельного контактора) напряжение проседает, и стойка перезагружается.
- Пульсации на выходе. Высохшие электролитические конденсаторы теряют ёмкость, растёт уровень пульсаций, что провоцирует сбои связи по последовательным интерфейсам и ошибки чтения энкодеров.
- Перегрев корпуса и запах гари. Симптом деградации силовых транзисторов или диодного моста.
- Срабатывание предохранителя при включении. Указывает на пробой силового ключа или выходного диода — требуется проверка отдельных предохранителей и защитных элементов до замены самого БП.
- Мигание индикаторов на плате контроллера или полное отсутствие реакции при включении. Часто первый видимый признак того, что БП не выходит на режим.
Отдельно стоит учитывать тепловой режим шкафа: если исправный по паспорту блок питания регулярно перегревается, причина может быть не в нём, а в неисправном или загрязнённом вентиляторе охлаждения шкафа управления.
Штатный вентилятор охлаждения шкафа ЧПУ Fanuc: замена перед или вместе с блоком питания снижает риск повторного перегрева и преждевременного выхода нового БП из строя.
Диагностика: как отличить БП от смежных проблем
Прежде чем менять узел, важно исключить смежные причины — иначе замена дорогостоящего блока не решит проблему.
- Измерить напряжения мультиметром на выходных клеммах при включённой стойке, под нагрузкой (а не только на холостом ходу). Отклонение более чем на 5 % от номинала — повод для замены, уточняйте допуск по руководству станка.
- Проверить осциллографом уровень пульсаций на выходе 5 В и 24 В — рост пульсаций даже при формально «нормальном» среднем напряжении говорит о старении конденсаторов.
- Исключить смежные узлы: проблемы с панелью оператора, сбои энкодера или обрыв в кабельной трассе иногда дают похожую симптоматику — зависания и самопроизвольные перезагрузки.
- Проверить входное сетевое напряжение и качество заземления — просадки в сети или плохой контур заземления создают помехи, неотличимые от отказа БП без предварительной проверки входа.
- Осмотреть плату визуально на предмет вздутых конденсаторов, потемневших дорожек, следов перегрева на разъёмах.
Если после проверки входного напряжения и смежных узлов симптомы сохраняются, а измеренные параметры выхода БП не укладываются в допуск — узел подлежит замене.
Как выбрать блок питания на замену
Замена блока питания ЧПУ требует точного соответствия по нескольким параметрам, а не только по формальному совпадению разъёма.
- Артикул и производитель. Наиболее надёжный вариант — оригинальная замена по артикулу производителя контроллера (Fanuc, Heidenhain, Siemens, Fagor).
- Выходные напряжения и токи. Совпадение по номиналам недостаточно — нужен запас по току нагрузки, особенно если в шкафу добавлены дополнительные модули ввода-вывода или периферия.
- Форм-фактор и способ монтажа. Модульные блоки на DIN-рейке взаимозаменяемы в рамках одного посадочного стандарта, но встроенные блоки стоек обычно строго специфичны для модели контроллера.
- Совместимость по входному напряжению сети — 220 В однофазное или 380 В трёхфазное, важно для импортного оборудования, рассчитанного на другие сетевые стандарты.
При отсутствии оригинального артикула допустима замена сертифицированным аналогом с идентичными выходными параметрами — но такой подбор стоит согласовывать со специалистами, знакомыми с конкретной моделью стойки.
Модульный блок питания 24 В на DIN-рейку, применяется для резервирования и питания периферии шкафа управления ЧПУ Siemens.
Порядок замены и меры безопасности
Замена блока питания стойки ЧПУ относится к работам повышенной опасности из-за наличия заряженных конденсаторов даже после отключения питания.
- Обесточить станок полностью, отключив автомат ввода на входе шкафа, а не только кнопку «Стоп» на панели.
- Выждать время разряда конденсаторов — не менее нескольких минут, точное значение уточняйте по руководству станка.
- Проверить отсутствие напряжения индикатором или мультиметром перед началом работ.
- Сфотографировать или зарисовать расположение всех разъёмов и клемм перед демонтажом — это ускорит обратную сборку и исключит перепутывание полярности.
- Демонтировать неисправный блок, установить новый, подключить разъёмы строго по исходной схеме.
- Перед подачей полного питания проверить отсутствие короткого замыкания на выходных цепях.
- Включить станок, замерить выходные напряжения без нагрузки, затем под нагрузкой.
- Дать поработать в тестовом режиме 20–30 минут, контролируя нагрев и стабильность работы стойки.
При замене блока питания также имеет смысл проверить состояние силовых и сигнальных кабелей шкафа управления — окисленные или повреждённые разъёмы часто становятся причиной повторного отказа нового блока.
Эксплуатация и типичные ошибки
Большинство преждевременных отказов блоков питания связано не с браком, а с условиями эксплуатации.
- Игнорирование теплового режима шкафа. Забитые пылью вентиляционные решётки и неисправные вентиляторы сокращают срок службы конденсаторов в разы.
- Подключение через нестабилизированную сеть без стабилизатора или сетевого фильтра там, где качество питающей сети нестабильно (частые просадки, скачки напряжения).
- Установка неоригинального аналога без проверки токовой нагрузки — блок формально «подходит» по напряжению, но не тянет пиковую нагрузку при одновременном старте нескольких потребителей.
- Отсутствие планового контроля — визуальный осмотр на предмет вздутых конденсаторов и измерение выходных напряжений раз в год, в рамках планового ТО, позволяет выявить деградацию до аварийной остановки станка.
- Пренебрежение заземлением шкафа — плохой контакт защитного заземления создаёт помехи, ускоряющие деградацию импульсных стабилизаторов.
Для контроллеров с расширенной периферией (модули ввода-вывода, дополнительные дисплеи) стоит заранее учитывать суммарную нагрузку на блок питания при подборе замены или добавлении оборудования.
FAQ: частые вопросы
Можно ли заменить оригинальный блок питания неоригинальным аналогом?
Да, если аналог полностью совпадает по выходным напряжениям и обеспечивает запас по току нагрузки. Подбор такой замены лучше согласовать со специалистами, знакомыми с конкретной моделью стойки.
Как понять, что виноват блок питания, а не панель оператора или кабель?
Нужно измерить выходные напряжения БП мультиметром под нагрузкой и проверить уровень пульсаций осциллографом. Если напряжения в норме, а сбои продолжаются, ищите причину в панели оператора, кабелях или энкодерах.
Опасно ли менять блок питания самостоятельно?
Да, из-за остаточного заряда на конденсаторах даже после отключения питания. Перед демонтажом обязательно выждать время разряда и проверить отсутствие напряжения индикатором.
Как часто нужно проверять блок питания в рамках планового ТО?
Рекомендуется раз в год визуально осматривать плату и измерять выходные напряжения, не дожидаясь аварийного отказа станка.
Влияет ли перегрев шкафа на срок службы блока питания?
Существенно влияет — забитые пылью вентиляционные решётки и неисправные вентиляторы ускоряют деградацию конденсаторов и сокращают ресурс узла в разы.
Заключение
Блок питания — узел, отказ которого маскируется под десятки других неисправностей стойки ЧПУ, поэтому диагностику стоит начинать именно с проверки выходных напряжений и теплового режима шкафа. Своевременная замена по точному артикулу с проверкой совместимости по току нагрузки исключает повторные отказы и простой оборудования.
Если самостоятельная диагностика не даёт однозначного результата или требуется подбор блока питания по артикулу для конкретной модели стойки, специалисты ООО «Эффективное производство» помогут с диагностикой, подбором и поставкой оригинальных и совместимых блоков питания.
