Ошибка Mitsubishi MR-J AL.25: потеря абсолютной позиции из-за батареи энкодера
Ошибка AL.25 на сервоусилителе Mitsubishi MR-J появляется внезапно: станок работал нормально, после выключения питания или замены батареи ось «забыла», где находится ноль. Для линий с абсолютными энкодерами это не косметическая неполадка — без восстановленной позиции ЧПУ не может безопасно выполнить референцирование, а в некоторых случаях перемещение оси блокируется полностью. Разберём, что стоит за кодом AL.25, чем он отличается от обычного предупреждения о разряде батареи, и как правильно восстановить абсолютную позицию, не повредив механику.
- Что означает ошибка AL.25
- Роль батареи в абсолютном энкодере
- Причины появления AL.25
- Порядок диагностики
- Замена батареи и восстановление позиции
- Сравнение вероятных причин
- Профилактика повторной потери позиции
- Заключение
Что означает ошибка AL.25
AL.25 в номенклатуре аварий Mitsubishi MR-J классифицируется как «Absolute position erase» — стирание абсолютного положения. Это значит, что данные о текущей позиции оси, хранившиеся в энергонезависимой памяти абсолютного энкодера, оказались недействительными или недоступными в момент включения питания. Сервоусилитель не может доверять последнему сохранённому значению и блокирует работу привода до тех пор, пока позиция не будет заново установлена оператором или сервисной процедурой.
Важно отличать AL.25 от предупреждения о низком заряде батареи (обычно это отдельный код или сообщение о батарее). Предупреждение говорит: «батарея скоро сядет, замените заранее». AL.25 говорит: «позиция уже потеряна, батарея разрядилась слишком сильно или отключалась при выключенном питании привода». Это разные стадии одного и того же процесса, и вторая требует не только замены элемента питания, но и процедуры восстановления нуля станка.
Роль батареи в абсолютном энкодере
Абсолютный энкодер в отличие от инкрементального хранит не только текущий отсчёт в пределах одного оборота, но и число полных оборотов вала — то есть многооборотную позицию. Пока станок подключён к сети, эти данные постоянно обновляются от основного источника питания. Но при выключении станка счётчик оборотов должен продолжать работать от резервного источника — литиевой батареи, установленной либо в самом энкодере, либо в отдельном батарейном блоке привода.
Если батарея разряжена или отключена в момент, когда основное питание снято, счётчик многооборотной позиции теряет данные. При следующем включении энкодер сообщает приводу, что абсолютная позиция недостоверна — так и возникает AL.25. Подробнее о разнице между абсолютными и инкрементальными датчиками и о том, почему первые требуют такого резервирования, можно прочитать в статье «Абсолютный и инкрементальный энкодер: в чём разница».
Причины появления AL.25
Потеря абсолютной позиции — не всегда следствие естественного разряда батареи по времени. Есть несколько типовых сценариев:
- Батарея разрядилась ниже порогового напряжения по сроку службы (типовой ресурс — несколько лет непрерывной работы, но точный срок уточняйте по руководству привода).
- Батарею меняли при полностью снятом питании станка и энкодера — резервирование прервалось, и данные о положении стёрлись.
- Нарушен контакт в разъёме батарейного блока или обрыв в кабеле энкодера, по которому идёт питание резервной цепи.
- Долгое хранение оборудования на складе без периодического включения — батарея разряжается даже при отсутствии движения оси.
- Механическое повреждение самого энкодера (удар, попадание СОЖ) — в этом случае AL.25 сопровождается и другими алармами, связанными с чтением датчика.
Отличить банальный разряд батареи от отказа кабеля или самого энкодера по одному коду сложно — нужна проверка напряжения и целостности линии, о чём ниже.
Порядок диагностики
Прежде чем менять батарею и запускать процедуру восстановления нуля, стоит убедиться, что причина именно в питании энкодера, а не в проводке или самом датчике.
- Проверьте напряжение штатной батареи мультиметром без нагрузки — если оно ниже значения, указанного в руководстве по обслуживанию привода, замена обязательна.
- Осмотрите разъём и кабель между батарейным блоком и энкодером на предмет окисления контактов, залипания фиксатора, повреждения изоляции.
- Убедитесь, что батарея не отключалась при снятом основном питании — если сервисный инженер снимал её «на горячую», без подачи питания на привод от внешнего источника, потеря позиции ожидаема и не говорит об отказе оборудования.
- После замены батареи и появления AL.25 выполните штатную процедуру абсолютной инициализации (сброс аларма и установка нулевой точки) в соответствии с параметрами привода.
- Если ошибка повторяется через короткое время после замены батареи — переходите к проверке кабеля энкодера и самого датчика, поскольку исправная новая батарея не должна разряжаться за считанные дни.
Общие подходы к локализации отказов в серводвигателях и усилителях Mitsubishi изложены в статье «Mitsubishi ЧПУ: коды ошибок» — полезно свериться с полным перечнем аварий MR-J, если параллельно с AL.25 фиксируются другие коды.
Замена батареи и восстановление позиции
Ключевое правило при замене резервной батареи абсолютного энкодера — не допустить полного обесточивания цепи резервного питания. На большинстве систем это достигается одним из двух способов: либо замена выполняется при включённом основном питании привода (тогда энкодер получает питание от блока управления, а батарея нужна только на время, когда станок выключен), либо используется схема с параллельной запасной батареей, которая временно берёт нагрузку на себя, пока меняется основная.
Если процедура нарушена и позиция уже потеряна, действуют так:
- Устанавливают новую батарею соответствующего типа и напряжения.
- Сбрасывают аварию AL.25 штатной командой сброса.
- Выполняют процедуру установки абсолютного нуля — вручную выводят ось в контрольную (базовую) точку станка и записывают позицию в память привода через параметры настройки или сервисное меню ЧПУ.
- Проверяют совпадение отображаемой координаты с фактическим положением оси по контрольным меткам или концевому упору.
Процедура восстановления нуля для абсолютных систем разных производителей похожа по логике, но отличается в деталях — общий алгоритм для типовых случаев потери позиции описан в материале «Потеря абсолютной позиции ЧПУ: батарея энкодера».
Для замены самой батареи в цепи резервного питания подходят стандартные литиевые элементы, применяемые в системах ЧПУ и приводах. Точный типоразмер и напряжение указаны в руководстве на конкретную модель привода или энкодера — не устанавливайте элемент «на глаз» по внешнему сходству.

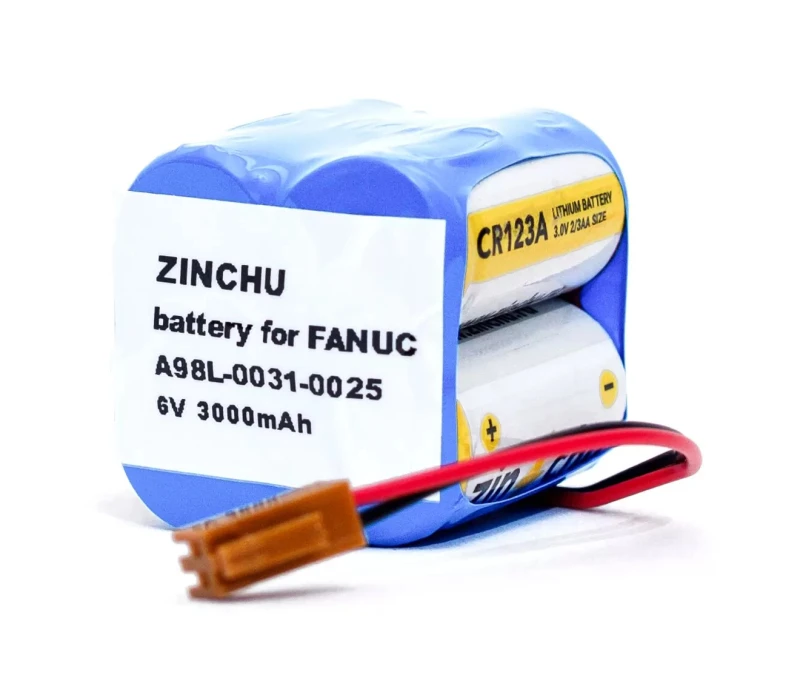

Литиевый элемент питания, применяемый для резервирования памяти абсолютных систем позиционирования. Перед заказом сверьте маркировку и напряжение с батарейным блоком вашего привода — типоразмеры у разных производителей отличаются.

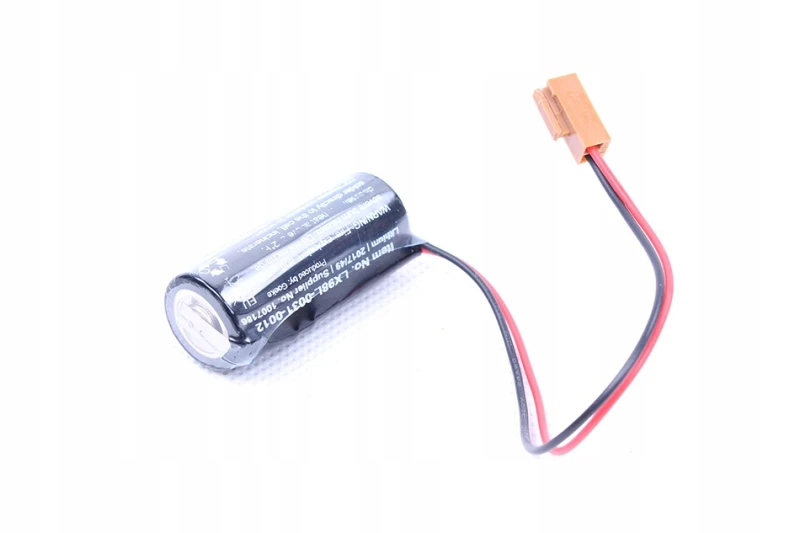

Ещё один вариант литиевого элемента для резервных цепей систем позиционирования — держите на складе ЗИП такие батареи для планового ТО, чтобы не останавливать станок при истечении срока службы.
Сравнение вероятных причин
Ниже сведены три наиболее частых сценария, приводящих к AL.25, и признаки, по которым их можно различить ещё до вскрытия энкодера.
| Причина | Типовые признаки | Что делать |
|---|---|---|
| Естественный разряд батареи по сроку службы | Напряжение батареи ниже нормы, ранее было предупреждение о низком заряде | Замена батареи, восстановление нуля, никаких других алармов не возникает повторно |
| Батарею меняли без питания энкодера | AL.25 появляется сразу после планового ТО | Замена по правильной процедуре, обучение персонала регламенту замены |
| Обрыв кабеля или окисление разъёма | Новая батарея быстро «садится», AL.25 повторяется в течение недель | Проверка и замена кабеля энкодера, чистка контактов |
| Отказ самого энкодера | Параллельно фиксируются другие коды датчика, позиция «плавает» и при исправной батарее | Диагностика и замена энкодера или сервомотора в сборе |
Если после замены батареи и корректной процедуры инициализации ошибка возвращается, а привод дополнительно выдаёт коды перегрузки или превышения тока — стоит проверить сервоусилитель целиком, поскольку неисправность может быть не в цепи энкодера, а в силовой части. Смежные аварии серии MR-J разобраны в статьях про ошибки энкодера AL.16 и AL.20 и про AL.32 (перегрузка по току).
Профилактика повторной потери позиции
Большинство случаев AL.25 предотвратимы регламентным обслуживанием:
- Замена батареи по календарному графику, не дожидаясь предупреждения о низком заряде — это исключает риск полного разряда во время простоя станка.
- Замена только при включённом основном питании привода либо с использованием резервной батареи на время процедуры.
- Периодическая проверка контактов батарейного разъёма и состояния кабеля энкодера при плановом ТО.
- Хранение оборудования на складе с периодическим включением питания, если станок долго не эксплуатируется.
- Ведение журнала замен батарей с датами — это позволяет спрогнозировать следующую замену и не полагаться только на индикацию аварии.
Если после нескольких замен батареи и корректных процедур восстановления позиции проблема сохраняется, вероятен отказ силовой части или платы усилителя — в этом случае требуется замена сервопривода. В ассортименте представлены усилители Mitsubishi серии MR-AL для разных диапазонов мощности:
Сервоусилитель Mitsubishi для замены при выявленном отказе силовой части или платы управления, когда потеря позиции связана не с батареей, а с приводом целиком.
Подбор конкретной модели усилителя ведите строго по маркировке заменяемого узла и параметрам станка — модели различаются по мощности и допустимой нагрузке, полный ряд сервоприводов Mitsubishi доступен в разделе сервоприводов каталога.
FAQ: частые вопросы
Можно ли просто сбросить ошибку AL.25 без замены батареи?
Сброс аларма без замены разряженной батареи и без корректной процедуры инициализации позиции не устраняет причину — ошибка появится снова после следующего выключения питания.
Нужно ли выключать станок при замене батареи энкодера?
Нет, замену рекомендуется выполнять при включённом основном питании привода или с резервной батареей, иначе абсолютная позиция будет потеряна.
Как понять, что причина в кабеле, а не в самой батарее?
Если новая исправная батарея разряжается за считанные дни или недели, а не за положенный по регламенту срок, вероятен обрыв или окисление контактов в цепи резервного питания.
Что делать, если после замены батареи ось встала не туда, куда нужно?
Проверьте правильность выполнения процедуры установки абсолютного нуля и совпадение контрольной точки с фактическим положением оси — при ошибке в этой процедуре координата будет смещена на постоянную величину.
Как часто менять батарею энкодера, чтобы не доводить до AL.25?
Ориентируйтесь на регламент из руководства по обслуживанию конкретного привода и заменяйте батарею по плановому графику, не дожидаясь предупреждения о низком заряде.
Заключение
Ошибка AL.25 в подавляющем большинстве случаев решается заменой резервной батареи энкодера и корректным восстановлением абсолютной позиции — без замены механики или дорогостоящих узлов. Проблема возникает либо из-за естественного истечения ресурса батареи, либо из-за нарушения процедуры её замены, и в обоих случаях устраняется штатными средствами обслуживания.
Если после замены батареи и повторной инициализации ошибка возвращается, а самостоятельная диагностика кабеля и разъёмов не даёт результата, обратитесь к специалистам ООО «Эффективное производство» — поможем определить, идёт ли речь об отказе энкодера, кабеля или сервоусилителя, и подберём совместимые комплектующие по артикулу вашего оборудования.
